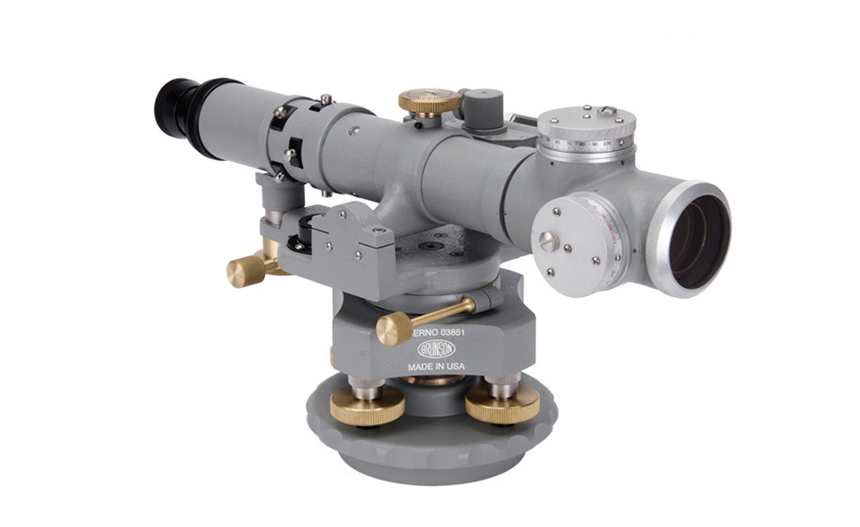

545-160M 다목적 정밀 시야 레벨

사양

망원경 길이 : 40.6 cm, 190 마이크로미터 내장
배율 : 20X 5.1 Cm 까지; 30X 무한대
시야 : 1 도
이미지 : 직립
광학 : 저 반사, 보호 코팅
유효 조리개 : 1.34″
십자선 : 유리, 필라/이중 필라 패턴(기타 사용 가능)
초점 범위 : 5.1 cm 부터 무한대
베어링 : 런아웃이 0.000025″ 이하인 볼 타입
마감 : 두 부분, 회색 폴리 우레탄(질감)
무게 : 545-160M (7.9 kg) 기구 및 케이스 (16.6 kg)
케이스: 기구를 전반적으로 보호할 수 있는 폼 쿠션이 채워진 플라스틱 케이스 조절 핀, 사용설명서, 플라스틱 커버 포함

545-160M 에는 이중 축 마이크로미터가 기본으로 제공되고 정렬 텔레스코프의 많은 기능이 우리의 정밀 시야 레벨에 포함됩니다. 이 중 축 마이크로 미터를 사용하면 수평 및 수직 방향 모두에서 시야의 편차를 동시에 측정 할 수 있습니다. 이 모델은 하나의 기구에서 두 가지 유형의 측정 (레벨 및 진직도)을 쉽게 결합 할 수 있는 방법을 제공합니다. 이는 드라이브 시스템의 보어 정렬, 터빈 정렬, 기어 박스, 사출 성형기, 엔진 베어링 랜드 및 실험실 광학 경로 설치와 같은 어플리케이션에 유용합니다. 545-160M 은 대형 기계 부품을 똑바로 세우고 수평을 맞추어야 하는 경우 효과적인 구성입니다.

베어링 중심선의 진직도와 레벨을 평가해야 하는 엔진 프레임의 정렬. 회전하는 많은 기계 부품에는 이러한 결합된 정렬 요구 사항이 있습니다.

모든 545 모델은 매우 수준이 높은 시야를 확보할 수 있는 기능을 제공합니다. 2단 텔레스코프 틸팅 나사에는 대략의 범위를 빠르게 찾을 수 있게 하는 거친 스레드와 정밀 조정으로 완벽한 레벨을 찾을 수 있게 하는 파인 스레드가 있습니다. 또한, 2.5 배율의 일치형 레벨은 광학적으로 정밀 레벨 양끝의 기포를 서로 겹치게 하여 레벨에서 가장 작은 편차를 감지할 수 있습니다.

기포를 일치시키는 방법으로 1초각의 기울기를 식별할 수 있습니다. 이 기구에는 일직선 상의 시야를 유지하기 위해 52mm 부터 무한대까지의 초점 범위를 가진 조절 텔레스코프를 포함하여 가장 세밀한 설정에 위치할 수 있게 합니다. 이 진직성은 52mm 부터 508mm 까지 ±0.025mm 로 유지되고 508mm 부터 무한대까지 1초각으로 유지됩니다.

메인 텔레스코프 튜브에는 자동시준과 자동투사 또는 직각 접안렌즈의 설치를 용이하게 하는 탈착식 섹션을 가지고 있습니다. 광학 마이크로미터는 0.025mm 분해능의 반복 가능한 판독값을 생성합니다.

한 선과 두 선의 십자선 패턴은 우리의 광학 세공 눈금자를 읽거나 시준이나 자동시준 절차를 진행하는 동안 쉽게 사용할 수 있게 합니다.

수직 축을 가로지르는 수평 축의 회전은 수평 위 또는 아래에서 최대 5분각 까지의 기울기에 대해 평면 높이의 변화를 0.00254mm 이하로 만들어 줍니다.
이 중요한 기능으로 인해 프로젝터 평준화에 시간이 많이 소요되는 정밀 배관 작업을 수핼 할 필요가 없습니다.

모든 545 모델은 76-RH 트랜싯 모델과 유사하게 디자인되어 고품질의 기반 요소와 레벨링 기포를 사용하며 정밀한 평면을 스윕 할 수 있도록 합니다.
대략적인 레벨링의 경우, 장치는 바닥에 장착된 원형 기포계를 가지고 있습니다.

엔지니어링 세부사항 중 가장 주목할 점은 기존의 기계적 방법으로는 획득하기 어려운 정확도로 측정할 수 있다는 것입니다. 많은 특징과 용도에 대한 추가 정보를 가진 우리의 레벨에 대해 더 많이 읽어보세요. 원하시는 경우 마이크로미터 없이 사용 가능 합니다.

마이크로미터 없는 제품을 주문하시려면 545-1 모델을 이용하십시요.
만약 당신이 190, 190M, 160, 160M 광학 마이크로미터를 가지고 계시다면 이 방법을 이용하실 수 있습니다.
