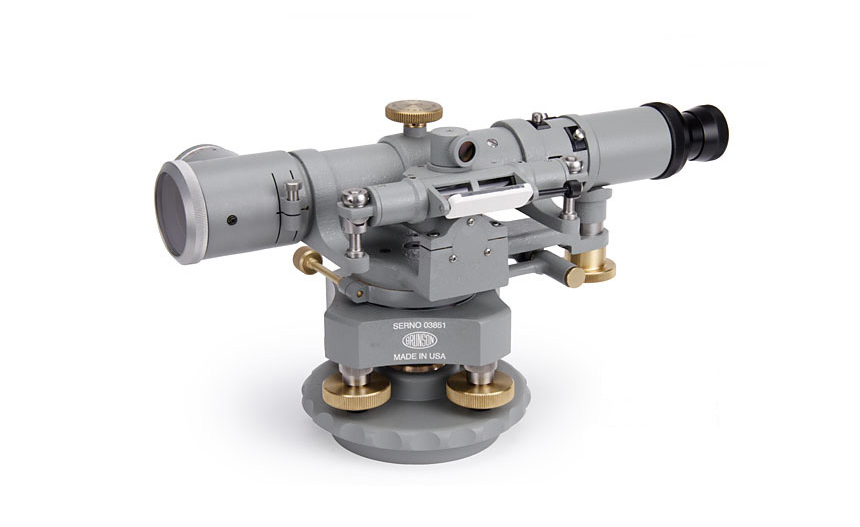

545-190M 정밀 시야 레벨

사양

망원경 길이 : 40.6 cm, 190 마이크로미터 내장
배율 : 20X 5.1 Cm 까지; 30X 무한대
시야 : 1 도
이미지 : 직립
광학 : 저 반사, 보호 코팅
유효 조리개 : 1.34″
십자선 : 유리, 필라/이중 필라 패턴(기타 사용 가능)
초점 범위 : 5.1 cm 부터 무한대
베어링 : 런아웃이 0.000025″ 이하인 볼 타입
마감 : 두 부분, 회색 폴리 우레탄(질감)
무게 : 545-190 (7.9 kg) 기구 및 케이스 (16.6 kg)
케이스: 기구를 전반적으로 보호할 수 있는 폼 쿠션이 채워진 플라스틱 케이스 조절 핀, 사용설명서, 플라스틱 커버 포함

545-160M 에는 이중 축 마이크로미터가 기본으로 제공되고 정렬 텔레스코프의 많은 기능이 우리의 정밀 시야 레벨에 포함됩니다. 이 중 축 마이크로 미터를 사용하면 수평 및 수직 방향 모두에서 시야의 편차를 동시에 측정 할 수 있습니다. 이 모델은 하나의 기구에서 두 가지 유형의 측정 (레벨 및 진직도)을 쉽게 결합 할 수 있는 방법을 제공합니다. 이는 드라이브 시스템의 보어 정렬, 터빈 정렬, 기어 박스, 사출 성형기, 엔진 베어링 랜드 및 실험실 광학 경로 설치와 같은 어플리케이션에 유용합니다. 545-160M 은 대형 기계 부품을 똑바로 세우고 수평을 맞추어야 하는 경우 효과적인 구성입니다.

545-160M 에는 단일 축 마이크로미터가 기본으로 제공되어 장비 주위의 360 ° 원형에서 중력 방향 기준으로 평가되는 모든 물체를 정밀하게 제어 할 수 있습니다. 이 계측기는 테이블, 방향, 밑판, 롤러, 샤프트 등의 방향을 평가하여 모든 유형의 기계 및 장비를 쉽게 수평 조정할 수 있는 방법을 제공합니다. 545-190M은 미국 국가 재고 번호 (NSN) 6675-00-509-5586으로 분류됩니다.

이 모델은 매우 수준이 높은 시야를 확보할 수 있는 기능을 제공합니다. 2단 텔레스코프 틸팅 나사에는 대략의 범위를 빠르게 찾을 수 있게 하는 거친 스레드와 정밀 조정으로 완벽한 레벨을 찾을 수 있게 하는 파인 스레드가 있습니다. 또한, 2.5 배율의 일치형 레벨은 광학적으로 정밀 레벨 양끝의 기포를 서로 겹치게 하여 레벨에서 가장 작은 편차를 감지할 수 있습니다.

기포를 일치시키는 방법으로 1초각의 기울기를 식별할 수 있습니다. 이 기구에는 일직선 상의 시야를 유지하기 위해 52mm 부터 무한대까지의 초점 범위를 가진 조절 텔레스코프를 포함하여 가장 세밀한 설정에 위치할 수 있게 합니다. 이 진직성은 52mm 부터 508mm 까지 ±0.025mm 로 유지되고 508mm 부터 무한대까지 1초각으로 유지됩니다. 메인 텔레스코프 튜브에는 자동시준과 자동투사 또는 직각 접안렌즈의 설치를 용이하게 하는 탈착식 섹션을 가지고 있습니다. 광학 마이크로미터는 0.025mm 분해능의 반복 가능한 판독값을 생성합니다.

한 선과 두 선의 십자선 패턴은 우리의 광학 세공 눈금자를 읽거나 시준이나 자동시준 절차를 진행하는 동안 쉽게 사용할 수 있게 합니다.
수직 축을 가로지르는 수평 축의 회전은 수평 위 또는 아래에서 최대 5분각 까지의 기울기에 대해 평면 높이의 변화를 0.00254mm 이하로 만들어 줍니다.

이 중요한 기능으로 인해 프로젝터 평준화에 시간이 많이 소요되는 정밀 배관 작업을 수핼 할 필요가 없습니다. 모든 545 모델은 76-RH 트랜싯 모델과 유사하게 디자인되어 고품질의 기반 요소와 레벨링 기포를 사용하며 정밀한 평면을 스윕 할 수 있도록 합니다.

대략적인 레벨링의 경우, 장치는 바닥에 장착된 원형 기포계를 가지고 있습니다.

엔지니어링 세부사항 중 가장 주목할 점은 기존의 기계적 방법으로는 획득하기 어려운 정확도로 측정할 수 있다는 것입니다.
많은 특징과 용도에 대한 추가 정보를 가진 우리의 레벨에 대해 더 많이 읽어보세요.

원하시는 경우 마이크로미터 없이 사용 가능 합니다.
마이크로미터 없는 제품을 주문하시려면 545-1 모델을 이용하십시요.
만약 당신이 190, 190M, 160, 160M 광학 마이크로미터를 가지고 계시다면 이 방법을 이용하실 수 있습니다.
